Линия поперечной резки рулонного металла СJB2-1250

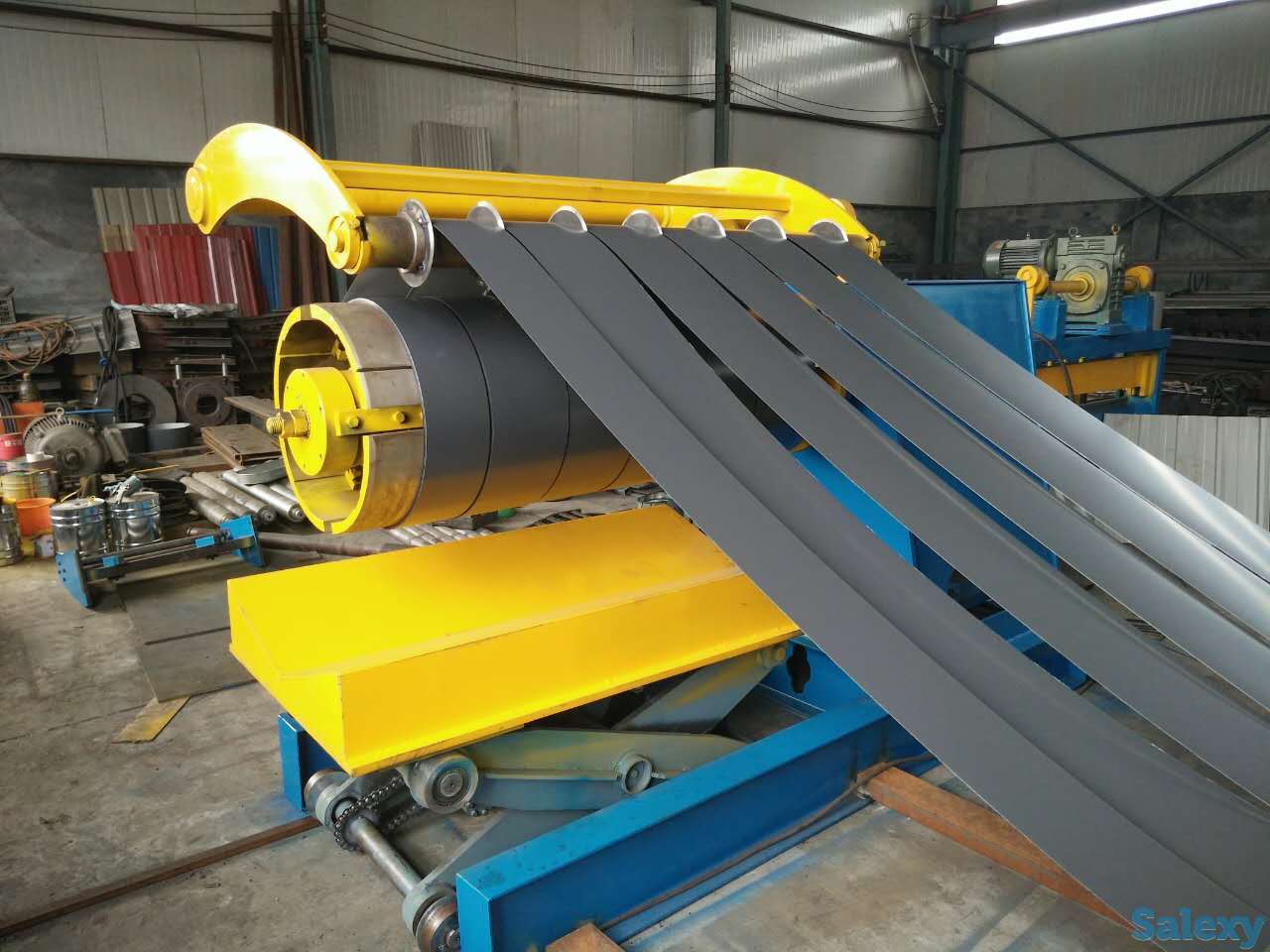

Ⅰ. Вид




Справа налево: Гидравлическая тележка Разматыватель Прижимно-зажимное устройство Гидравлический резак Боковое направляющее устройство Продольная резка Наматыватель для отходы Натяжная стойка Наматыватель Гидравлическая разгрузочная тележка

Ⅱ. Основные характиристики линии:

№ Название Характеристики
1 Материал Углеродистая сталь
2 Толщина металла 0.45-2 mm
3 Ширина заготовки 500-1600 mm
4 Внутренний диаметр рулона 480-520 mm
5 Внеш диаметр рулона ≤1500 mm
6 Внут диаметр наматы рулона 508mm
7 Вес рулона ≤10T
8 Скорость ≤40 m/min
9 Диаметр валов Φ200 mm
10 Материал ножа H13K
11 Размер ножа Φ340×Φ200×9 mm
12 Макс полосы для резки 5шт 2mm，
12шт 1mm，
20шт 0.45mm，
13 Мин ширина продольной резки 20mm
14 Мощность продольной резки 45 KW
15 Мощность наматывателя 55 KW
16 Допуск по штрине ≤±0.1mm
17 Точность для выравнивания ±2mm
18 Питание 380V/50HZ/3PH
19 Площадь всей линии 18m(L)X8m(W)
20 Направление всей линии Зависит от клиентов
21 Цвет Синий (Индивидуальный)


Ⅲ. Общие сведения конструкции линии

Рулонная тележка
1 ◆Тележка может двигаться горизонтально и вертикально, что удобно для загрузки рулонов стали в разматыватель.
2 ◆Приводится в движение вертикально гидравлическим цилиндром с 4 направляющими стойками.
3 ◆Движение уровня управляется циклоидным двигателем..
4 ◆ Его грузоподъемность может достигать 10 тонн (макс.)
5 ◆Функция: он используется для подъема и опускания, перемещения вперед и назад, чтобы упростить загрузку рулонов на разматыватель. Гидравлика управляет подъемом, двигатель приводит в движение. Автомобиль управляется на вспомогательном пульте управления. Его скорость движения составляет 6-7 м/мин. Когда катушки на разматывателе, автомобиль вернется в исходное положение. Он также может возвращать незаконченные рулоны с разматывателя.




Гидравлический разматыватель
1 ◆ Двигатель 4 кВт приводит в движение разматыватель, а гидравлический привод расширяет и сжимает его.
2 ◆Расширяющаяся модель: наклонный ползунок приводится в действие цилиндром с гидравлическим маслом.
3 ◆Максимальный вес загрузки: 10 т.
4 ◆Оправка: сталь 45#, обработанная термообработкой, диаметр φ219 мм. Это домашнее производство нашей компании.
5 ◆Он разработан с прижимным рычагом, ролик изготовлен из резины, эта конструкция используется для предотвращения потери катушек.




Прижимно-зажимное устройство
1 ◆Два гидравлических цилиндра контролируют разматывание резинового ролика.
2 ◆Циклоидный редуктор BWY215-121 управляет ходом стальной катушки.
3 ◆ Гидравлический ковш, гидравлический ковш и т. Д. Подача стальных листов.
4 ◆Гидравлическое прижимное и направляющее устройство: Приводится в действие двигателем с циклоидным редуктором мощностью 11 кВт. Установка ручного сцепления. Прижимной ролик прижимается гидроцилиндрами.
Режим привода с использованием привода нижнего ролика. Диаметр гидроцилиндра: φ100
5 ◆Структура: сварка стальными пластинами и профилированным стержнем.





Гидравлический резак
1 ◆Примите две конструкции колонны, прессовое устройство, может разрезать стальные пластины 2X1600 мм.
2 ◆Верхние и нижние лезвия, изготовленные из сплава 9CrSi, могут регулировать зазор.
3 ◆Машина используется для резки стали и для облегчения резки листа.



Яма для хранения
1 ◆ Яма для хранения материала установите две группы для управления скоростью буфера между подающей машиной и продольной машиной.
2 ◆ Автоматическое управление PLC 。.
3 ◆ Размер: 4500 мм x 2000 мм x 3000 мм



Боковое направляющее устройство
1 ◆Состоит из рамы, направляющего ролика, регулировочного устройства, подвижной платформы и многороликового колеса.
2 ◆Вертикальные ролики с обеих сторон направляют лист прямо в бобинорезку.
3 ◆ Обе стороны направляющих вертикальных роликов регулируются с помощью двигателя, приводящего в движение оба конца винта. Регулируемая ширина: 500-1600 мм.



Продольная резка(45KW AC )
1 ◆Спецификация шарнира ножа: Φ340×Φ200×9 мм, материал: H13K.
2 ◆Электродвигатель: двигатель с преобразованием частоты
