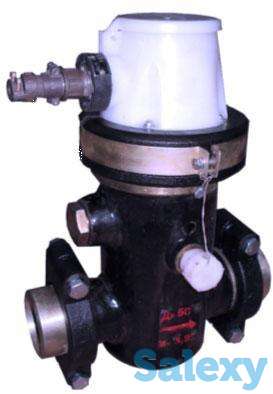

Счетчик жидкости турбинный ТОР 1-50, ТОР 1-80 применяется на нефтедобывающих и нефтеперерабатывающих предприятиях для измерения объема жидкости (нефти), проходящего через трубопроводы.
Счетчики ТОР 1-50 и ТОР 1-80 относятся к приборам непрерывного действия. Возможно использование счетчиков на территории взрывоопасных зон помещений и в наружных установках.
Счетчик состоит из измерительного узла, датчиков электромагнитных и корпуса. В узел измерительный входят: турбинка, редуктор, счетный механизм, магнитная муфта, лопатка, обтекатель и экран. Турбинка передает вращательное движение через понижающий редуктор и магнитную муфту на счетный механизм. Обтекатель и экран направляют поток жидкости в рабочей полости корпуса. Лопатка, установленная перед турбинкой, обеспечивает регулирование положения поля погрешности счетчика. Монтаж счетчика к трубопроводу осуществляется с помощью быстросъемных хомутов.
