Специальный скребок для механической очистки внутренней поверхности НКТ диаметром 60, 73 и 89 мм от мягких отложений тип

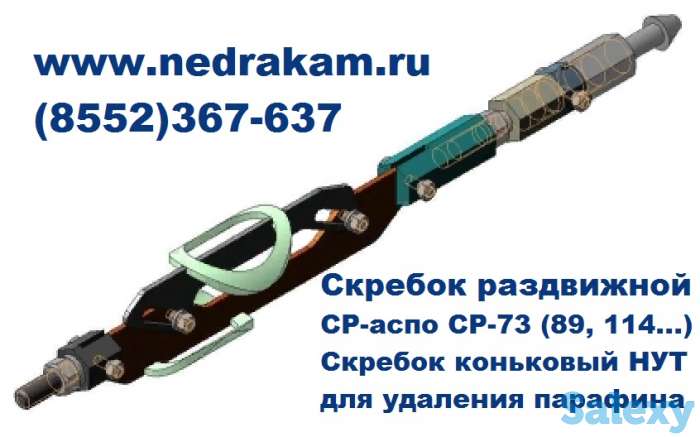

Устройство скребка:Скребок состоит из корпуса, складывающихся ножей и утяжелителя (на фото представлен односекционный скребок без утяжелителя). Корпус скребка с одной стороны имеет ось с роликом для крепления скребковой проволоки, а с другой стороны палец с резьбой и контргайкой для крепления утяжелителя.
Порядок работы: Перед началом работ скребок в сборе с утяжелителем прикрепляют к скребковой или канатной проволоке установки депарафинизации. Далее, под действием веса утяжелителя, скребок опускается в скважину на глубину ниже интервала очистки. Для облегчения спуска ножи (т.н. лепестки) складываются, максимально уменьшая диаметр скребка. По достижении скребком заданной глубины установку депарафинизаци включают на подъём и скребок начинает подниматься. При этом ножи скребка цепляются режущими кромкам за очищаемые отложения и раскрываются в рабочее положение. Начинается очистка НКТ. Скребок поднимается дальше, а продукты очистки остаются на месте, не создавая пробки по ходу очистки. Промывка НКТ производится в процессе очистки либо после неё. Производитель «ЗАВОД НЕДРАКАМ»
Диаметр ножей в рабочем состоянии рассчитан таким образом, что в любой, даже в самой толстостенной НКТ между режду режущими кромками и внутренней стенкой трубы остаётся зазор, необходимый для предотвращения заклинивания во время очистки. Несмотря на это, качество очистки таково, что в большинстве случаев после первого же прохода внутренний диаметр НКТ увеличивается до рабочего состояния.
Для получения 100% результата с одного прохода скребок может быть выполнен из двух и более режущих секций одного или разных диаметров. При этом надо понимать, что увеличение количества секций затрудняет спуск скребка в скважину и в кратное количество раз увеличивает усилие натяжения скребковой проволоки при подъёме со всеми вытекающими последствиями.
